傾角測量技術專門用于測量物體相對于水平位置的傾斜度，在實際應用中隨處可見。隨著生產和科學的不斷發展，傾角測量越來越廣泛的應用于工業科研、汽車、能源收集利用、醫療保健、消費電子等各領域。加速度傳感器是測量物體傾斜角度的常用器件，面對需求越來越大的市場需求，如何提高傾角測量的精度，成為眾多傳感器廠商競相研究的重點。

圖1.傾角測量涉及廣泛的應用場景

傾角傳感器檢測終端產品 是一款基于 LoRa 無線技術的，可以實現 GPS 定位和傾角檢測的終端產品。通過 LoRa 無線通信信道上傳定位信息。采用了公司 LoRaWAN 通信模組與 GPS 定位模塊，可以實現低功耗的快速定位。移動傾角檢測內置三軸傳感器， 可以監測物體傾斜狀態檢測支持監測電池電壓并定期上報電池電壓信息，電池電壓監測、 當電池電壓不足時進行低電量報警

主要特點：
支持 BDS/GPS/GLONASS 多系統聯合定位 和單系統獨立定位
熱啟動模式下靜態功耗 18uA
預留了三軸傳感器接口
支持 FUOTA 升級
支持電池電量監測
支持私有 LoRa 協議
支持 LoRaWAN 協議
支持全球 LoRaWAN 通信標準


傾角監測和MEMS

加速度、振動、沖擊、傾斜和旋轉實際上都是加速度在不同時間段的不同表現。當物體因運動改變傾角時，其相對于重力的位置會發生一定的變化。與振動和沖擊相比，這種運動一般非常緩慢。MEMS加速度計通過測量重力在加速度計軸上產生的作用來監測傾角。在三軸加速度計中，用三個獨立的輸出來測量X、Y和Z三個運動軸上的加速度。

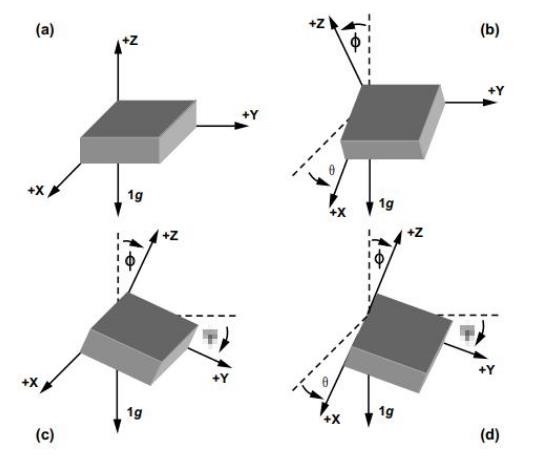

圖2.獨立傾斜監測的角度

傾角監測正迅速成為許多領域的基本分析工具，包括汽車、工業和醫療保健，導航、車輛動態控制、建筑傾斜指示和運動檢測系統都依賴這種簡單、低成本且精確的角度監控方式。MEMS加速度計比其它方法更適合進行傾角測量。ADI的高精度傾角監測模塊由高性能低功耗Cortex-M4處理器ADuCM4050、三軸MEMS加速度計ADXL357和電源組成，處理器集成了傳感器數據的所有處理過程，包括傳感器校正、數據濾波、傾角解算、零點歸零等。這些算法都以標準庫的形式提供，方便用戶進行二次開發。
該解決方案在智能城市中有廣泛的應用場景，如城市井蓋傾斜監測，城市路燈傾斜預警，廣告牌傾斜預警，城市橋梁狀態監測，城市管道傾斜度檢測，電力、通信鐵塔抗臺風監測，太陽能跟蹤器等。ADI賦予這些應用以高性能的傾角測量能力，能夠降低各種事故發生的概率，極大地保護人民生命財產安全，進一步提高城市的智能化水平，為智慧城市奠定感官基礎。
