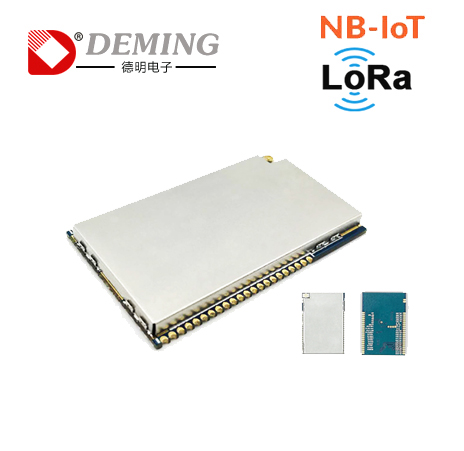

擴頻無線抄表模塊數傳模塊IDM-KP15
- 產品品牌 德明電子
- 產品型號 IDM-KP15
IDM-KP15擴頻無線抄表模塊數傳模塊 型號：IDM-KP15抄表模塊采用“LORA”高性能超低功耗射頻芯片及高速單片機，體積小、可靠性高，故障率低。采用ISM 頻段工作頻率，用戶無需額外付費申請頻...
擴頻無線抄表模塊數傳模塊 型號：IDM-KP15
是一款水表、氣表通用的低功耗無線抄表模塊。模塊的主MCU采用強大的STM8L單片機和LoRaTM無線擴頻芯片組成，模塊集成了LCD顯示、閥控電路、按鍵觸發、磁感應、主副電壓控制、超級電容補償電路、主電壓檢測電路以及水（氣）表采集電路。各個功能的實現都是依據行業內多年形成的標準，在水（氣）表采集電路方面，可設置為光電采集、單干簧管采集和雙干簧管采集，并且雙干簧管子有強磁干擾保護。
|
性能參數 |
參數值 |
|
調制方式 |
LoRaTM擴頻 |
|
工作頻率 |
470~510MHz（可定制） |
|
發射功率 |
20dBm |
|
接收靈敏度 |
-148dBm |
|
主工作電壓 |
4v-6v（氣表4節干電池，水表直接用3.6V） |
|
備工作電壓 |
2.1-3.6V（一次性鋰電池，僅限氣表） |
|
瞬間發射電流 |
≤120mA（發射功率20dBm） |
|
平均待機電流 |
≤20uA |
|
休眠模式 |
≤4.5uA |
|
休眠時間 |
可選 2S，4S，6S，8S，10S |
|
呼吸時間 |
可選 2ms，4ms，8ms，16ms，32ms，64ms |
|
工作溫度 |
-40～+80℃ （工業級別） |
|
工作濕度 |
10%～90%相對濕度，無冷凝 |

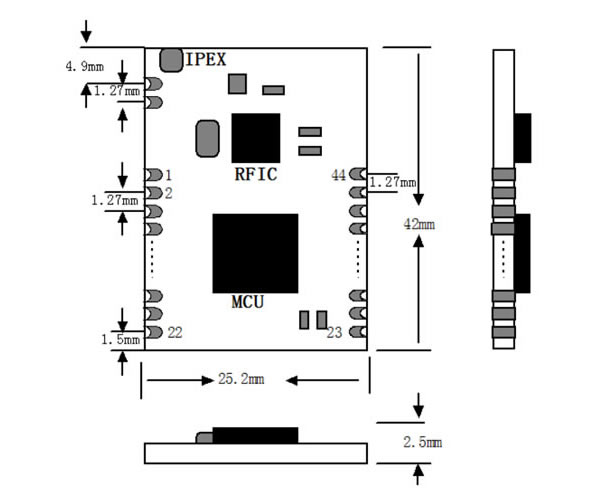

管腳定義及說明：
|
序號 |
名稱 |
管腳定義 |
|
1~4 |
LCD_COM1~4 |
LCD 屏幕控制腳，接 LCD 相應的管腳 |
|
5 |
LCD_SEG0 |
LCD 屏幕控制腳，接 LCD 相應的管腳 |
|
6 |
EE_SPI_CE |
外部鐵電存儲器接口 |
|
7 |
EE_SPI_CLK |
外部鐵電存儲器接口 |
|
8 |
EE_SPI_SO |
外部鐵電存儲器接口 |
|
9 |
EE_SPI_SI |
外部鐵電存儲器接口 |
|
10~22 |
LCD_SEG1~13 |
LCD 屏幕控制腳，接 LCD 相應的管腳 |
|
23~24 |
GND |
電源地 |
|
25 |
BEEP_GPIO |
接控制蜂鳴器管腳 |
|
26 |
FM_A |
閥門控制腳 A |
|
27 |
FM_B |
閥門控制腳 B |
|
28 |
KEY |
按鍵 |
|
29 |
GPIO_1 |
雙路干簧管檢測 1（也可以三路干簧管采集） |
|
30 |
GPIO_2 |
雙路干簧管檢測 2（也可以三路干簧管采集） |
|
31 |
FM_OFF |
閥門檢測關 |
|
32 |
FM_ON |
閥門檢測開 |
|
33 |
GPIO_3 |
三路干簧管子檢測 3 |
|
34 |
AD_1 |
預留 AD 檢測副電壓 |
|
35 |
ER_POWER |
給霍爾開關供電 |
|
36 |
AD_2 AD |
檢測主電壓 |
|
37 |
ER_KEY |
霍爾開關采集 |
|
38 |
GPIO_3 |
單路檢測 |
|
39~40 |
VCC |
電源 |
|
41 |
RXD |
串口 RXD |
|
42 |
TXD |
串口 TXD |
|
43 |
GPIO_GND |
光電采集電源控制 |
|
44 |
LED |
LED 指示 |
