4路LORA無線測溫PT100傳感器工業設備實驗室老化溫度監控記錄儀
1、系統功能介紹
本項目lora無線測溫作為數據無線傳輸介質，采用PT100鉑熱電阻作為溫度采集探頭，利用高精度轉換芯片獲取溫度數值，具有高精度、零溫漂特點。接收端LCD顯示屏實時顯示，并可以通過串口PC上位機進行數據存儲處理。
2、無線介質：LORA無線通信，433MHZ。理論距離1萬米，至少穿2堵墻。具有良好的可靠性。
3、采集端PT100規格：鉑熱電阻，精度+ - 0.1℃ ，測溫范圍與鉑熱電阻和封裝的外殼材質有關。
薄膜鉑熱電阻由于其封裝及制造特性，其測溫范圍是-50～500℃。與實際測量為準。
4、測溫傳感器封裝規格：扁平外殼、長筒外殼、銅鋁鼻子。線長默認1米。可定制。
5、接收端LCD顯示屏規格：2.4寸 TFT LCD

6、溫度數據采集間隔：1s 可定制。

采用高性能低功耗單片機STM8L，兼顧傳感數據采集和無線數據傳輸。內置低功耗高精度數字溫濕度傳感芯片,測量和精度范圍：
溫度：±1℃(max)@-10 到 85℃，-40 到+125℃
濕度：±5% RH(max)@0 - 90%RH，0 到 100%RH。無線數據傳輸采用LoRa和NB-IoT兩種方案：

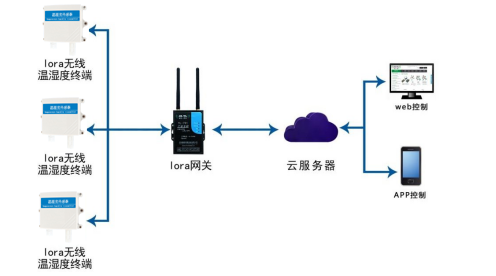

LoRa方案：基于Semtech的低功耗遠距離LoRa 擴頻無線數傳方案Sx1278， 具備休眠無線喚醒功能，信號覆蓋 1km。

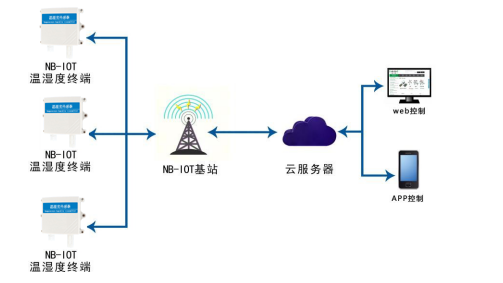

NB-IoT方案：基于MTK高性能NB-IoT芯片，全網通網絡制式，適應三大運營商網絡，低功耗設計，通過NB基站，數據直接上傳到用戶云平臺。
