監測終端采用超聲波監測技術；結合LoraWan/NB-IOT物聯網通訊技術；監測信息上傳至軟件管理平臺，滿溢時即時報警，平臺給環衛工人下發工單，對清運車實時調度，規劃最佳路線，避免空跑、重復跑的現象。該產品是依托“互聯網+物聯網”技術及GIS云平臺大數據算法，以超聲波傳感器技術為探測媒介，通過NB-IoT通信模塊實時信息數據傳輸，結合搭載GIS云監控平臺將分布于作業區域內的垃圾箱滿溢狀態進行監測，使管理人員全面掌握作業區域內分布的垃圾桶滿溢狀態和所需清運需求，有效提高清運的工作效率。

方案內容

一、方案概述

智能垃圾桶滿溢監測終端將每個垃圾桶內垃圾高度測量出來，上傳至管理軟件平臺。垃圾滿溢時即時發出告警，平臺通過網絡下發到環衛人員手機app上，并可通過APP下派工單，指定負責該區域的環衛人員進行處理。

二、硬件介紹

垃圾桶滿溢檢測器：1、超低功耗，工作時間長。2.覆蓋半徑和覆蓋能力大。3.環境因子自動補償算法。4.無線數據傳輸，無線參數設置。5.滿溢監測，監測電池，低電量自動報警。6.可采用LoRaWan網絡/NB-IOT網絡。

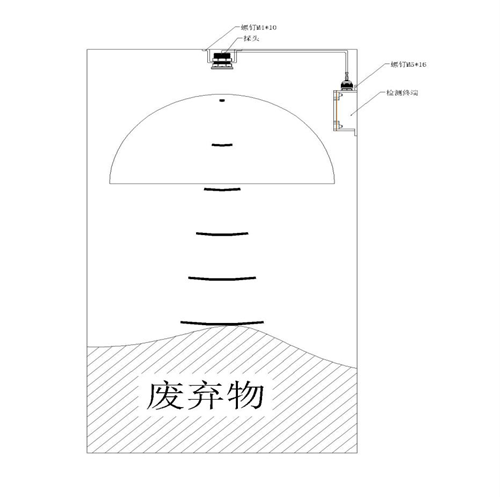

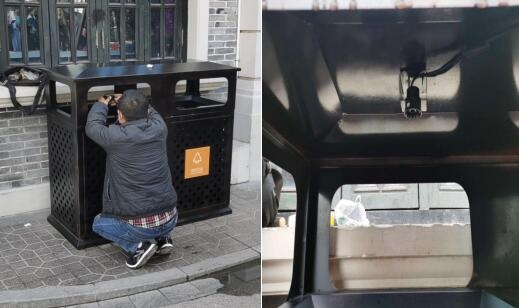

安裝說明

在安裝傳感器之前，應對垃圾內箱正上方中心位置進行清潔，以免臟污影響傳感 器背膠的粘度，然后小心撕開傳感器背面的背膠。這個過程中應盡量保證撕開背膠的傳感器背部不受污染，在用螺絲固定。

三、垃圾桶滿溢監測管理平臺

本系統設計原則：先進性和成熟性、開放性與兼容性、靈活性與易擴展性、安全性、標準化。系統功能描述：基礎數據管理功能、可視化監測功能、聯動指揮功能、清運路線規劃功能、系統管理功能。

系統總體框架如下：

基礎數據管理功能：對垃圾桶基礎數據、垃圾桶滿溢、傾斜側翻等基礎數據的維護和管理。

可視化監測功能、聯動指揮功能、清運路線規劃功能：借助GIS對垃圾桶的實時情況進行可視化監管，當有垃圾桶出現滿溢、傾斜等異常情況時，平臺根據報警情況下派任務單，為垃圾清運車規劃最佳清運路線，可大幅縮短清運路徑，節省燃油。

四、應用案例
