LORA溫濕度傳感器是基于LORA無線傳輸?shù)牡凸臄?shù)據采集上傳系列產品之一。模塊選用進口高性能32位ARM主控器和高質量元器件，在高溫、高濕、高寒等惡劣環境中具有可靠性好、極強的長期穩定性、 抗干擾性強等優良性能。本產品可廣泛應用于農業實驗室，工業，環保，衛生防疫， 倉儲，溫室，機房等領域。





功耗說明



采集傳輸頻率	使用壽命
1 分鐘/次	≥200 天
5 分鐘/次	≥2.5 年
30 分鐘/次	≥10 年

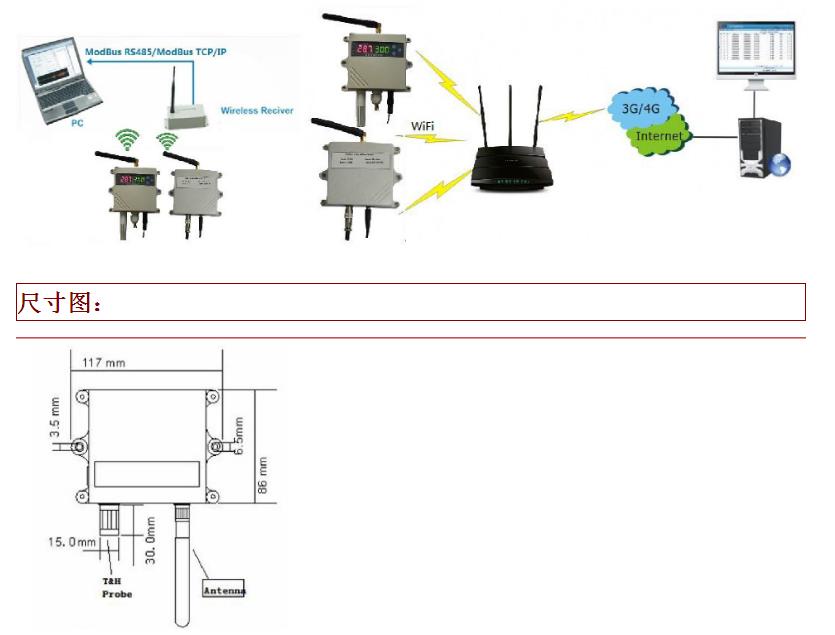

LORA 溫濕度從機設備使用時需要配合我公司 LORA 網關采集到溫濕度等參數信息后，打包數據并通過 LORA 傳輸給網關 L520，L520 將接收的數據存儲到內部寄存器表中，供其他主機設備通過 485 口讀取。 LORA 網關使用說明具體參照“LORA 溫濕度網關說明書”。



系統部署說明







一組無線 LORA 溫濕度采集系統網絡，包含了一臺 LORA 網關和數臺 LORA 溫 濕度檢測從機。那么用戶拿到一組采集網絡設備后，進行部署使用的步驟： 首先確認所有從機的地址碼是否在我們網關設置的范圍內，如需設置可參照 上文方式通過 485 線進行設置。 然后給網關 上電，10-24V 直流電源接入，電流在 1A 以上即可。主機 上電后電源燈（紅色）會常亮，運行（狀態）燈（綠色）會進行閃爍。 然后逐個將從機的電源按鈕打開，從機電源打開后，按鈕紅色燈會閃爍 30s 時 間， 這時候從機正在進行入網操作，不要打開其他的從機。當紅色燈熄滅后，方 可進行下一個從機開機操作。 將所有從機依次打開后，查看網關的數據，可以通過電腦連接 485 跟網關進行 通信，通過 modbus 軟件查看，具體操作可以參考模塊 Modbus Poll 測試說明。待看到 所有從機的數據都已經可以正常上傳后，即可將從機部署到需要部署的位置。部署完成后， 再次用 modbus 軟件查看數據是否正常上送。在查看數據時可以多觀察幾個采集周期，看看每個從機的數據是否都可以正常上傳。





通訊協議說明

參數	指標
電池	3.6V/19000mAH 一次性鋰亞電池
通信接口	RS485 +LORA，MODBUS 協議
傳輸距離	視距 3 千米
功率消耗	10uA（休眠）；≤200mA（無線發射）
溫濕度范圍	溫度-40℃~125℃、濕度 0~100%RH
溫濕度精度	溫度±0.2℃、濕度±2%RH
工作溫度	溫度-40℃~70℃
可配地址范圍	1-10
外型尺寸	90*86*42mm





本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中 的寄存器表結合參考《MODBUS 協議中文版》 即可。 本產品支持modbus RTU 格式。
