本文導讀



如何方便快捷的采集溫度是大多數行業都在考慮的問題，傳統的有線測溫方案較為復雜、維護成本高且危險，隨著各種測試方案的實踐發展，無線測溫脫穎而出。在未來，工業領域的溫度采集無線化必然將成為主流。

我們?cè)谕谖恼轮薪榻B過數據采集記錄儀遠程采集及讀取數據的方案，本文則主要介紹大范圍多節點的無線測溫方案。

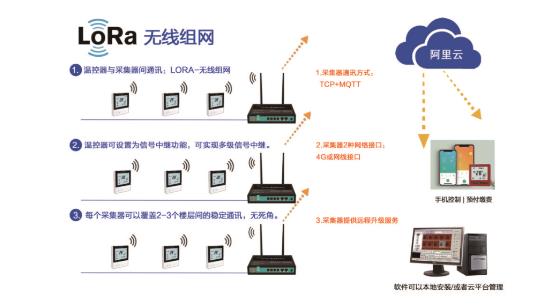

該方案是利用無線模塊+測溫模塊的布局，可以通過多個節點，大范圍讀取溫度數據。

圖1



那么為什么要選用這樣的方案呢？我們將這個方案拆解為大家逐一呈現。



首先，無線模塊，選擇的是DTA210無線數傳模塊是一款工業級LoRa組網透?jìng)髂K。目前LoRa的特點就是能夠超遠距離傳輸，滿足應用范圍較大的需求，工業現場環境一般較為惡劣，大范圍的數據傳輸情況下，DTA210無線數傳模塊抗干擾能力較強，功耗較低，需要付出的維護成本較少。

圖2 DTA210無線數傳模塊



LoRa組網透?jìng)髂K內嵌自組網透明傳輸協議，支持用戶一鍵自組網。對于常規的工業現場，一般被測點覆蓋的面積較大，需要的測試節點較多，利用自組網功能則會避免在配置上的繁瑣操作。模塊在自組網模式下，主機模塊會自動選擇周圍沒有被使用的物理信道和調制參數形成一個獨立的網絡，并能自動分配一個唯一的本地網絡地址給從機模塊，從機模塊使用時在使能了自組網功能后就不需要進行任何的配置操作，從機模塊在加入網絡后就能跟主機進行通訊。





圖3 自組網拓?fù)浣Y(jié)構



DTA210無線數傳模塊提供專用抄表協議、CLAA協議以及LoRaWAN協議，用戶無需在協議上花費大量時間，即可直接開發應用。DTA210無線數傳模塊支持二次開發，內置MCU，能夠通過接口函數進行應用層的開發，比如做溫度數據采集。



那么，DTA210無線數傳模塊采集的溫度數據從哪里來呢？



DTA210無線數傳模塊，是一個集成了MCU和ADC采集電路的小模塊。相較于我們之前曾介紹過的數據采集記錄儀的采集運算存儲功能豐富，這個模塊可能看起來‘單薄’了些。但是該模塊采用超小體積設計，更易于集成到測溫系統中。在工業現場，大規模放置采集設備或者說微型的采集系統，體積和功耗就是不得不考慮的問題。



圖4 DTA210無線數傳模塊



它的可以支持2路熱電阻傳感器，測量精度高達±0.2℃ ，對于部分行業，TPS02R內置2500V電氣隔離電路，可有效抑制溫度測量時的地環路干擾。



當然，這個方案最前端需要的就是熱電阻傳感器。對于溫度測試，熱電阻和熱電偶都是十分熟悉的配件，不同的測試環境也有不同的型號可供選擇。





綜上就是目前大范圍多節點無線測溫的簡單介紹?？偨Y(jié)來看就是利用LoRa模塊中DTA210無線數傳模塊的支持二次開發的功能，搭配體積較小的溫度采集模塊，再輔以外圍電路，通過熱電阻對溫度進行采集，之后再以無線的方式發送。

應用領域：

醫院，疾控實驗室。

您可以通過無線溫濕度傳感器隨時隨地監測實驗室的環境溫濕度。

將傳感器放入冰箱，監測藥品儲存溫度，防止因停電或冰箱故障導致藥品故障。

配備溫度傳感器后，大型超島柜不再需要每2小時手動登記每個冰箱陳列柜。

通過云平臺，管理人員可以用手機查看冰箱的溫度，并立即處理報警，然后在月底一次性導出報告。

為了安全監控制冷設備的溫度，大型超市通常采用傳統的手動或電子方式收集和記錄數據。這種做法的缺點是，當溫度超過限值或制冷功能實際障礙時，不會自動向負責人報警。利用創意傳感云在線監控，方便個人電腦、智能手機或平板電腦隨時隨地查看、管理和分析數據。如果超過閥門值，系統將自動通過報警。

自然博物館倉庫的溫度應保持在20℃左右，溫差不應超過7℃，相對濕度應保持在50%RH左右。

當倉庫內的溫度和濕度不適合商品儲存時，應及時采取有效措施調整倉庫內的溫度和濕度。

利用Lora無線通信技術的溫濕度傳感監測系統，實現溫度自動監測，提高安全性和工作效率。最重要的是，不會有溫度超閥的隱患。如果設備出現故障，可以在第一時間收到報警信息。
