一種基于NBIOT的糧庫擋糧門異動監測裝置,包括若干個NBIOT開門監測裝置,物聯網后臺管理系統,NBIOT低功耗廣域網絡和用戶訪問終端;各個NBIOT開門監測裝置通過NBIOT低功耗廣域網絡與物聯網后臺管理系統連接,物聯網后臺管理系統與用戶訪問終端連接.NBIOT開門監測裝置能夠?qū)Z庫擋糧門進行實時監測,能夠解決糧食儲備安全監管的問題;本實用新型還設有防拆傳感器和電池電量傳感器,能夠保證在糧食輪換周期內持續有效守門.
磁傳感器是什么？
看上去神秘的“磁”，其實離我們并不遙遠，時刻環繞著我們。因為，地球本身就可以看成一個天然的巨大磁體，叫做地磁場。如果把地磁場簡化為一個條形磁鐵的話，那么地磁南極實際是在地理北極附近，而地磁北極實際是在地理南極附近。這兩個磁極的假設磁軸并不是和地球的自轉軸是重合的，而是有大約成11.5度的傾斜角度。地磁場數值從0.4高斯到0.6高斯，其強度與方向也隨地點而變化。
磁阻元件的電阻在與電流方向垂直的磁場中會發生變化。AMR傳感器通過如圖所示的模式配置后，即可組合電阻會發生變化的元件（R1、R4）與電阻無變化的元件（R2、R3）。
傳感器內部構成圖 -
AMR傳感器是將AMR元素和將其信號轉換乘數字信號的IC集成在一體的產品。
由輸入端 (VDD) ，GND端 (VSS) ，輸出端 (VOUT) 3端子構成。
為了降低消耗電流采用間歇采樣電路。
- 防止間歇電震 -
為防止間歇電震，設有磁滯區域。
(間歇電震: 繼電器或開關的觸點發生切換的時候，由于非常快速且微小的機械振動會導致發生電子信號斷續，這也是造成電路發生錯誤的原因之一。)
當傳感器接近磁鐵時，磁場強度超過MOP時，VOUT從H變?yōu)長。
當傳感器遠離磁鐵時，磁場強度低于MRP時，VOUT從L變?yōu)镠。

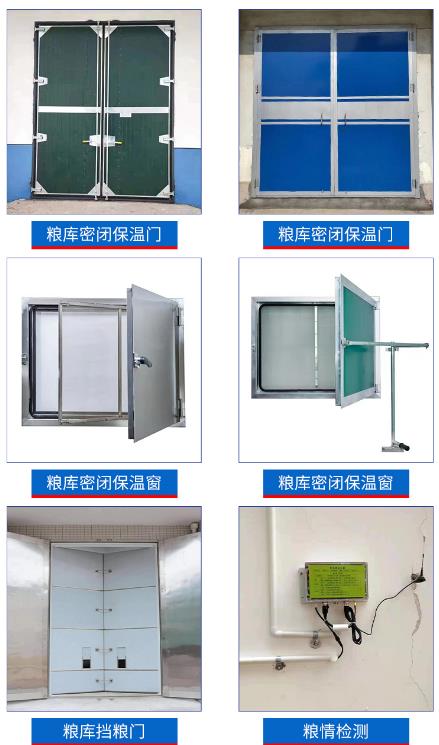

安裝位置：
