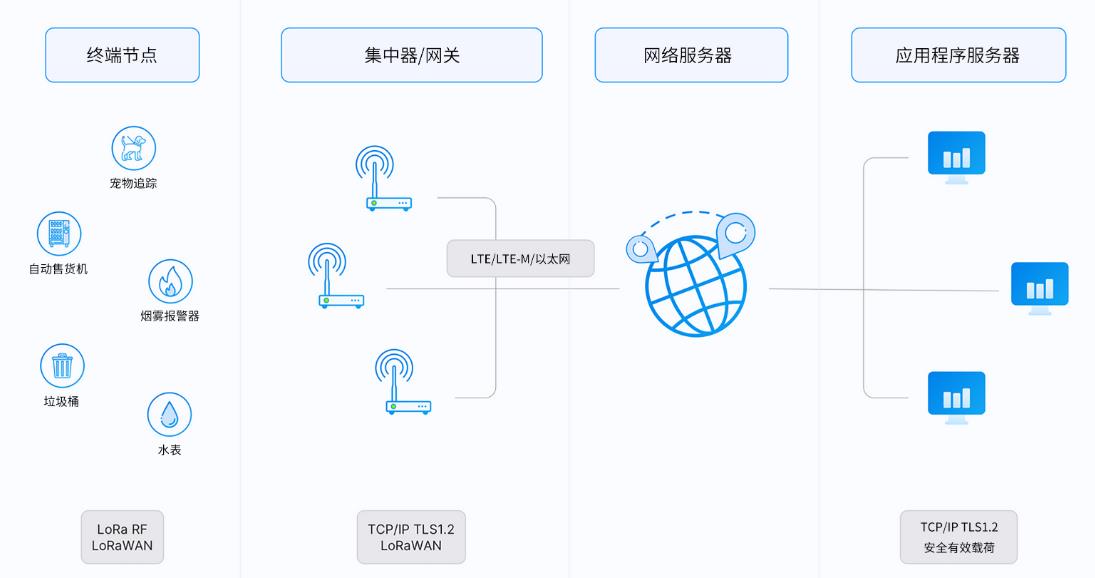

LoRaWAN物聯網架構
與其他網關一樣，LoRaWAN網關也需要在規定的工作頻率上工作。在特定國家部署網關時，必須要遵循LoRa聯盟的區域參數。不過，它是沒有通用頻率的，每個國家對使用非授權MHZ頻段都有不同的法律規定。例如，中國的LoRaWAN頻段是CN470（470-510MHZ），歐洲和美國的則分別是EU868(863-870MHZ)和US915(902-928MHZ)。每個國家都有其特定的頻道。詳細情況，你們可以參考LoRa聯盟的區域參數文件。
對了，LoRaWAN網關和設備必須要在相同頻率的計劃中才能運行工作。假如LoRaWAN設備與LoRaWAN網關使用了不同的頻率計劃，這個設備就會對網關不可見。這種情況下，LoRaWAN網關就沒辦法將設備數據轉發至網絡服務器。
LoRaWAN網關運行框圖
構造方面，一個LoRaWAN網關主要由兩個組件構成：主機和集中器。第一個組件，稱為主機，主機是LoRaWAN網關的大腦。它其實是一臺微型計算機，負責將數據包轉發至網絡服務器。在主機中運行的關鍵軟件被稱為包轉發器，它決定了哪個網絡服務器將接受由LoRaWAN網關收集的數據包。第二個組件是集中器。它是LoRaWAN網關的RF(射頻)部分，在其前端部分有RF芯片，可以同時接收數據。集中器上有一個數字基帶芯片，對RF信號進行數字信號處理，使其對主機有意義。LoRaWAN網關的主機和集中器在板級上通過串行進行通信。
