一、行業背景

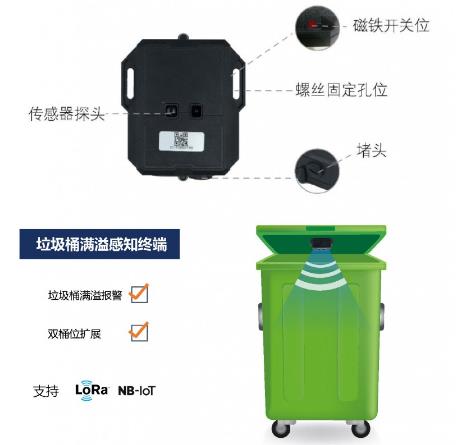

近年來，“創建文明城市”的標語出現在各個城市的大街小巷，各地政府為推進全國文明城市創建工作的進程，在城市道路邊以及人流量較大的商業街、商場等地增設了垃圾桶，隨即而來的垃圾清理的及時性成為了亟待解決的問題。物聯網應用的介入非常完美的解決了這個問題。垃圾桶滿溢傳感器安裝于垃圾桶頂部，通過定時檢測垃圾桶內雜物距探頭表面 的距離實現對垃圾桶狀態的實時監測和管理。 該終端產品分為單桶垃圾桶滿溢傳感器和雙桶垃圾桶滿溢傳感器。它們都分別提供了 LoRaWAN、NBIOT 兩種無限通訊方式。終端使用電池供電， 具有安裝方便、電池壽命長、檢測準確率高，工作穩定等特點。



到2020年底，NB-IoT網絡實現縣級以上城市主城區普遍覆蓋，重點區域深度覆蓋；移動物聯網連接數達到12億，可見類似低速率應用場景，NB-IOT已成為首選之一。



超聲波垃圾桶滿溢檢測器 為適用于室外應用而優化的垃圾桶檢測系統（PIS）一類用于PIS和PDS應用的一體化NB-IoT物聯網MP-SONIC（微功率超聲波檢測）技術的垃圾桶滿溢檢測器，城市智能垃圾桶解決方案社區街道垃圾桶滿溢報警垃圾桶解決方案







二、解決方案



監測終端采用超聲波或紅外監測技術，結合NB-IOT物聯網通訊技術，將終端的監測信息上傳至遠端的軟件平臺，滿溢時及時報警，將垃圾桶信息推送相應的環衛工人，并合理規劃垃圾清運車清運路線，避免重復線路、跑空等，節省人力和時間成本。垃圾桶滿溢檢測傳感器主動發送脈沖式超聲波信號，通過對聲波返回的時間進行記錄和判斷，來確定被測物或障礙物距離檢測器的距離，通過ABP協議上傳至服務器。產品的特點有檢測距離可調，檢測準確度高，功耗低，使用電池供電。安裝采用快接安裝，方便快速免布線。實現城市環衛、社區、機場、寫字樓等場景的垃圾可視化管理，減少垃圾回收所造成的不必要的車輛燃油費和人工費用，優化清運回收改成中的物流，降低營運成本。



方案由三部分組成：



1、紅外/超聲波監測終端



通過紅外或者超聲波器件，監測速度快，能夠?qū)皟?nèi)的滿溢情況進行實時檢測定時上報。



2、NB-IOT傳輸模塊



通過串口將監測終端的數據通過運營商基站轉發至遠程的監控平臺，NB-IOT網絡聯網，使用運營商專用NB卡，插卡上電即可聯網，操作方便，低功耗工作模式，電池供電，超長待機；自帶GPS&基站雙定位功能，透?jìng)鲾?shù)據的同時上報定位數據。透明傳輸，無線聯網，減少布線占用空間。



3、遠程監測管理平臺



遠程可定制化監測管理平臺，可實時顯示終端上報的數據；可設置閾值報警，并以郵件、微信、短信、電話語音等多種方式推送給負責人，并派單給相應的環衛工人和清運車，減少人力成本；可查詢終端垃圾桶位置信息，自動規劃清運路線，合理高效工作。

一、超聲波傳感器原理

智能垃圾桶的自動開蓋和滿溢報警功能主要依賴于超聲波傳感器。超聲波傳感器是一種測量距離的設備，主要應用于測量遠距離、高精度的物體距離。它通過發射一定頻率的超聲波，待波反射回來后再通過計算波的飛行時間得出物體的距離。

在智能垃圾桶中，超聲波傳感器被安裝在垃圾桶的頂部，探測距離可達幾米之遠，可以精準地檢測垃圾桶內的垃圾高度。當垃圾的高度達到一定程度時，傳感器將自動向控制器發送信號，控制器根據信號進行相應的處理。

二、智能垃圾桶的滿溢報警功能

當垃圾桶內垃圾數量過多時，會對周圍環境產生污染，這也是城市環境衛生中需要解決的一個問題。智能垃圾桶可以通過滿溢報警功能及時通知責任人將垃圾清空，從而減少對周圍環境的污染。

具體來說，當垃圾高度達到一定程度時，傳感器會發出信號，告知控制器垃圾桶已滿?？刂破鲗⒏鶕?jù)預設程序，觸發垃圾桶的滿溢報警功能，此時垃圾桶會發出聲音或發出信號燈光進行提示。將垃圾桶清空后，控制器會在一定時間內自動關閉報警功能。

三、應用前景

智能垃圾桶是城市環境衛生領域中的一項創新技術。它的應用可以有效地解決垃圾處理難題，并減少對周邊環境的污染。此外，智能垃圾桶還可以實現垃圾分類和收集等功能，進一步提高城市環境衛生水平。隨著城市化進程的不斷加速，智能垃圾桶有著廣闊的市場應用前景。

【結論】

本文詳細介紹了智能垃圾桶的工作原理，其中包括超聲波傳感器的應用和滿溢報警功能的實現。此外，還探討了智能垃圾桶在城市環境衛生方面的應用前景。隨著技術的不斷創新，智能垃圾桶不僅可以有效地改善城市環境衛生問題，還有望成為城市化進程中的一項重要技術。
