回轉窯是指旋轉煅燒窯（俗稱旋窯），按處理物料不同可分為石灰回轉窯、水泥回轉窯和冶金化工窯。回轉窯具有煅燒質量和產品質量高等優點，廣泛應用于冶金、化工、建筑材料以及環保等行業。

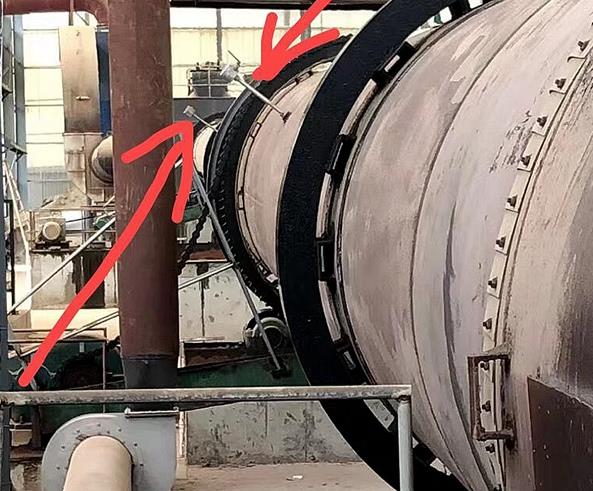

在實際生產過程中，回轉窯是水泥廠里重要的煅燒設備，負責水泥生料的煅燒。水泥生料在回轉窯內進行煅燒，窯內的溫度分布是否適合和正確將直接影響到煅燒后水泥熟料的品質，實時監測窯內的溫度，及時獲取窯內溫度數據成了整個煅燒工序中極其關鍵的步驟。由于回轉窯本身是不停地旋轉作業，給溫度數據的有效傳送帶來了困難，因此如何將回轉窯窯內溫度值正確地傳送到控制室成為關鍵。

部分企業采用的是紅外測溫方式，但這種測溫方式存在很多缺陷，測量不準確，溫度數據分析復雜、安裝不方便等。 針對高溫場合測高溫的難題，提出了無線傳送測溫數據的解決方案，推出一款智能無線傳輸節點?；剞D(zhuǎn)窯無線測溫系統用工業無線網絡產品節點可以減少了布線所帶來的成本，解決了回轉窯溫度探測裝置布線障礙(高空作業)及在室外工作的限制，并且可長期處于免維護的工作狀態，給用戶的成本和維護帶來了便利。該節點可以連接各種類型的熱電偶，通過電池盒供電，長工作時間可達8年。防護等級為IP66，適合室外安裝使用。

該產品具有超低采集溫度-250℃，采集溫度高達1770℃的寬范圍溫度采集特性，特別適合應用于生命科學、醫藥生產設備、化工設備、回轉窯爐、管道焊接設備、電氣設備等的高溫部位，進行實時溫度采集，以保障產品和生產工藝。而一般的溫度計或者傳感器測溫范圍僅在-40 ~ 150℃，無法進行超低溫和高溫實時在線監測。



該產品具有采用433mhz無線射頻傳輸方式將采集的溫度發送給遠端接收儀表的特性，使得安裝過程免去了布線的麻煩，且拆卸和安裝靈活。實際使用中溫度采集點和監控室也一般相隔較遠，一般不能用2.4Ghz頻段，因為2.4Ghz信號由于波長較短，繞射性能低，因而穿墻能力差，采用433mhz ISM頻段，信號繞射能力強,可以將溫度信息傳送給監控室，通過后臺監測軟件可實時監測溫度曲線，一旦溫度異常，立即報警提示，提醒工作人員及時進行相關作業或故障排查。



如何方便快捷的采集溫度是大多數行業都在考慮的問題，傳統的有線測溫方案較為復雜、維護成本高且危險，隨著各種測試方案的實踐發展，無線測溫脫穎而出。在未來，工業領域的溫度采集無線化必然將成為主流。

我們曾在往期文章中介紹過數據采集記錄儀遠程采集及讀取數據的方案，本文則主要介紹大范圍多節點的無線測溫方案。

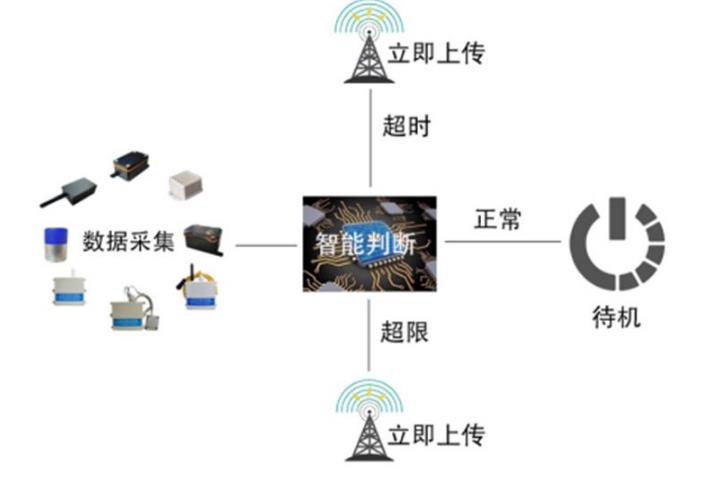

該方案是利用無線模塊+測溫模塊的布局，可以通過多個節點，大范圍讀取溫度數據。
那么為什么要選用這樣的方案呢？我們將這個方案拆解為大家逐一呈現。
首先，無線模塊，選擇的是。是一款工業級LoRa組網透傳模塊。目前LoRa的特點就是能夠超遠距離傳輸，滿足應用范圍較大的需求，工業現場環境一般較為惡劣，大范圍的數據傳輸情況下，抗干擾能力較強，功耗較低，需要付出的維護成本較少。
