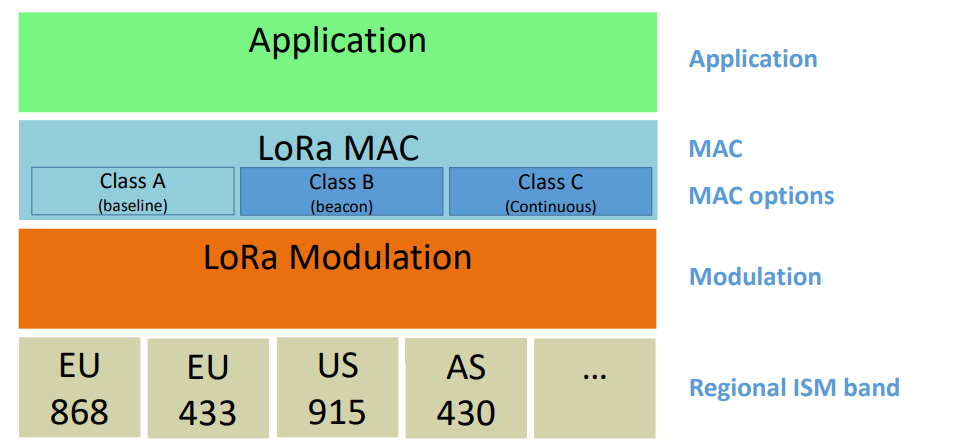

LoraWAN是一種基于LoRa遠距離通信技術配套設計的一套通訊協議和系統架構。LoRaWAN網絡通常以星形拓?fù)洳季?，其中網關中繼終端設備和后端中央網絡服務器之間的消息。網關通過標準IP連接到網絡服務器，而終端設備使用單跳LoRa或FSK通信到一個或多個網關。所有的交流通常都是雖然從終端設備到網絡服務器的上行通信是雙向的預計是主要的交通。一個LoRaWAN典型的網絡架構中包含了終端、基站、NS(網絡服務器)、應用服務器這四個部分。基站和終端之間采用星型網絡拓?fù)?，由于LoRa的長距離特性，它們之間得以使用單跳傳輸。基站則對NS和終端之間的LoRaWAN協議數據做轉發處理，將LoRaWAN數據分別承載在了LoRa射頻傳輸和UDP上。如下是LoRaWAN典型的網絡架構圖：





同時LoRaWAN是面向全球地區的通訊協議，結合各個國家地區的要求，延伸出每個地區專有的地區文件，不同地區通過不同的地區文件進行區分。比如歐洲使用EU868，EU433，美國使用US915，中國使用CN790和CN470。

在我國，根據《微功率(短距離)無線電設備的技術要求》（信部無〔2005〕423號）(工業和信息化部第52號文 2019年)民用計量設備使用470MHz-510MHz，下文就LoRaWAN-CN470地區文件進行解讀。

二、CN470-510地區參數分析

1.信道頻率

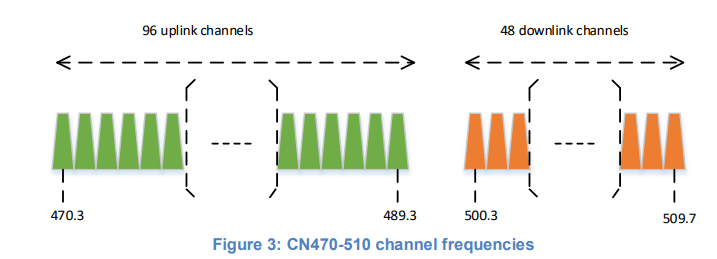

上行通道-96個，以125kHz為帶寬，從470.3MHz以200kHz為步長增長到489.3MHz，DR0-Dr5，CR使用4/5。

下行通道-48個，以125kHz為帶寬，從500.3MHz以200kHz步長增長道509.7MHz，DR0-DR5，CR使用4/5。

支持上下異頻和上下同頻，可根據實際情況使用。

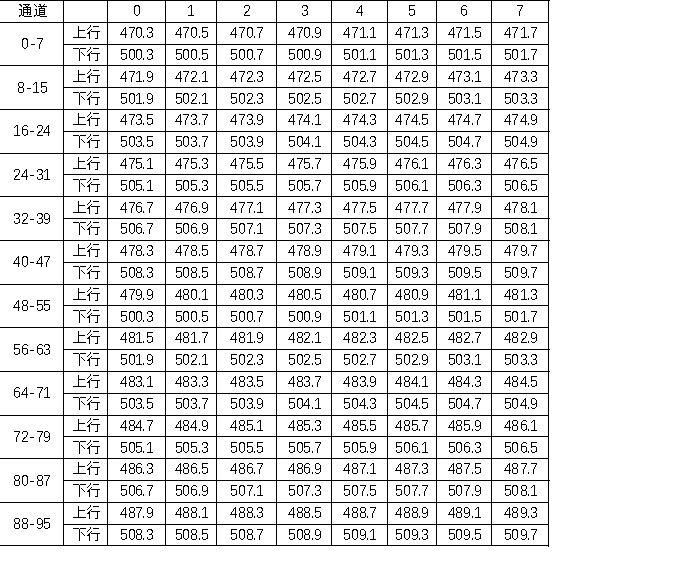

同頻模式下，上行頻率和下行頻率相同。異頻模式下頻率分布如下表





2.支持功率

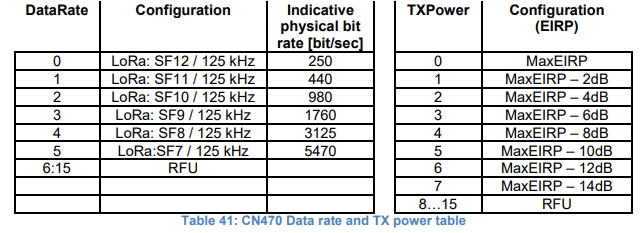

LoRaWAN支持8種不同功率，默認MaxEIRP為19.15dBm，最小為5.15dBm，在正常通訊時，根據實際環境交由ADR自動控制，或者手動進行設置。



3.支持空速

LoRaWAM支持6種空速，從SF7-SF12，分別從0.25kbit/s到5.47kbit/s。
